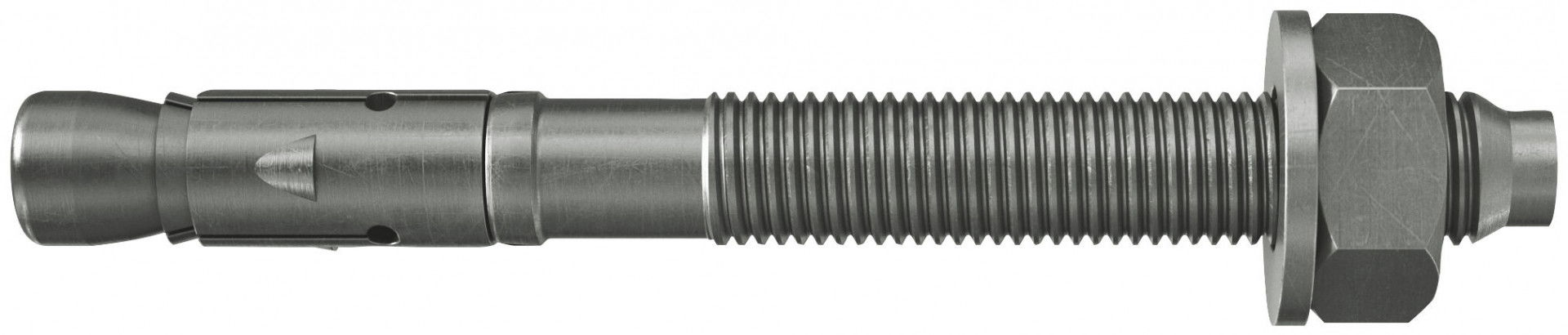

Fischer FAZ II Plus 16/50 R horgonycsap, 20 db/csomag

Furatátmérő: 16 mm;

A termék az alábbi kategóriákban található:

FAZ II Plus horgonycsapok, R korrózióálló acél

Leírás

  • ETA engedély: igen
  • ICC-engedély: igen
  • Szeizmikus engedély: C1 / C2
  • Furatátmérő: 16 mm
  • Min. furatmélység átmenőszerelésnél: 160 mm
  • Dübelhossz: 173 mm
  • Max. hasznos hossz (hef,stand/hef,red): 50 / 70 mm
  • Menet: M16 x 109 mm
  • Kulcsnyílás: 24 mm
Legfontosabb jellemzők
- Gyors és egyszerűbb furattisztítás nélküli szerelés (M8-M24).
- A szakítószilárdság növekedésének és az az új engedélynek (ETA) köszönhetően - kevesebb rögzítési pont és kisebb talplemezek szükségesek, ezáltal pedig időt és költséget takaríthatunk meg.
- Az új ETA megerősíti az M16-M24 átmérőjű FAZ II Plus alkalmazását dinamikus terhelésekhez.
- Az FAZ II Plus (M10-M16) 120 éves élettartamát külső vizsgálati tanúsítvány igazolja.
- Legnagyobb szeizmikus terhelések M10-M24 átmérőkhöz az FFD feltöltőalátéttel és anélkül.
- A variálható méretek lehetővé teszik a rögzítési mélység függvényében a terhelés beállítását.

A legmagasabb követelményeknek megfelelve: nagy terhelhetőségű és könnyen szerelhető.

Előnyök
- Gyors és egyszerűbb furattisztítás nélküli szerelés (M8-M16).
- A különböző építőanyagokhoz (C12/15-C80/90 beton, acélszálas beton, tömör mészhomoktégla) számos tanúsítvány növeli az alkalmazások és felhasználási területek számát.
- Az új értékelés (ETA) alapján nagy szakítószilárdsággal rendelkezik. Így kevesebb horgony szükséges.
- Az új ETA megerősíti az M16-M24 átmérőjű FAZ II Plus alkalmazását dinamikus terhelésekhez.
- Az FAZ II Plus gyors szerelési folyamata hatékony rögzítési megoldást nyújt alacsony terhelési ciklusú dinamikus alkalmazásokhoz (M16-24), azonnal terhelhető rögzítési ponttal.
- Az ETA-értékelés más vizsgálati jelentésekkel (RWS, ZTV, ETK) együtt nagy terhelhetőséget garantál tűz esetén.
- Egy külső, független értékelés megerősíti, hogy a horgonyok élettartama akár 120 év is lehet. Így a FAZ II Plus egy egész évszázadot is túlél, és tökéletesen alkalmazható nagy, hosszú távú igénybevételek esetén (M10-M16).
- A FAZ II Plus lehetővé teszi a C1 és C2 teljesítménykategóriájú nagy szeizmikus terhelések felvételét az M10-M24 átmérők esetében a beépítéskor a töltőtárcsa FFD használatával és anélkül.
- A variálható méretek lehetővé teszik a rögzítési mélység függvényében a terhelés beállítását.
- Az első 6 mm-es átmérővel és ETA 1. opcióval rendelkező horgonycsap, a biztonságos és engedélyt igénylő rögzítésekhez.

Fischer FAZ II Plus horgonycsap a legmagasabb követelményeknek megfelel a nagy szakítószilárdságának és széles alkalmazhatóságának köszönhetően. Nagy terhelésekhez alkalmazható acéldübel repedéses betonba. Az FAZ II Plus horgonycsapnál nem szükséges a furattisztítás (M8-M24) ezáltal könnyebben és gyorsabban szerelhető. A jól bevált feszítőhüvely biztonságosan adja át a terheléseket a betonba, és dinamikus alkalmazásoknál is azonnali terhelhetőséget és nagy teherbírást tesz lehetővé.Az acéldübel ideálisan alkalmazható pl. korlátokhoz, kábeltálcákhoz, konzolokhoz.

Alkalmazások
acélszerkezetek, védőkorlátok, konzolok, alagutak, felvonók, emelők, futószalag, szivattyúk, létrák, kábeltálcák, gépek, lépcsők, homlokzatok, faszerkezetek

Építőanyagok
Engedélyzett: Repedéses és repedésmentes beton C20/25 - C50/60
Továbbá alkalmazható: Beton C12/15, Beton C80/95, Acélszálas beton, Tömör mészhomoktégla

Engedély: ETA-19/0520, ETA-20/0897, DoP No. 0313, DoP No. 0314, ESR-2948

Működése
  • Az FAZ II Plus elő- és átmenőszereléssel is alkalmazható, illetve a hosszú menetének köszönhetően távtartószereléshez is ideális.
  • A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül.
  • Az előírt meghúzási nyomaték elérésével a horgony az engedélynek megfelelően kerül beépítésre
  • Szériaszerelés esetén a munkafolyamat meggyorsítására javasoljuk az FABS vagy FA-ST II szerelőszerszám alkalmazását.
  • Szeizmikus igények esetén FFD feltöltőalátétet kell alkalmazni.
  • Dinamikus terheléseknél egy további "dinamikus készlet" használata szükséges, amelyet a beépítés után fel kell tölteni injektáló ragasztóval (nyomószilárdság ≥ 50 N/mm² pl.: FIS V, FIS EM Plus, FIS HB vagy FIS SB).
A képek csak illusztrációk!
