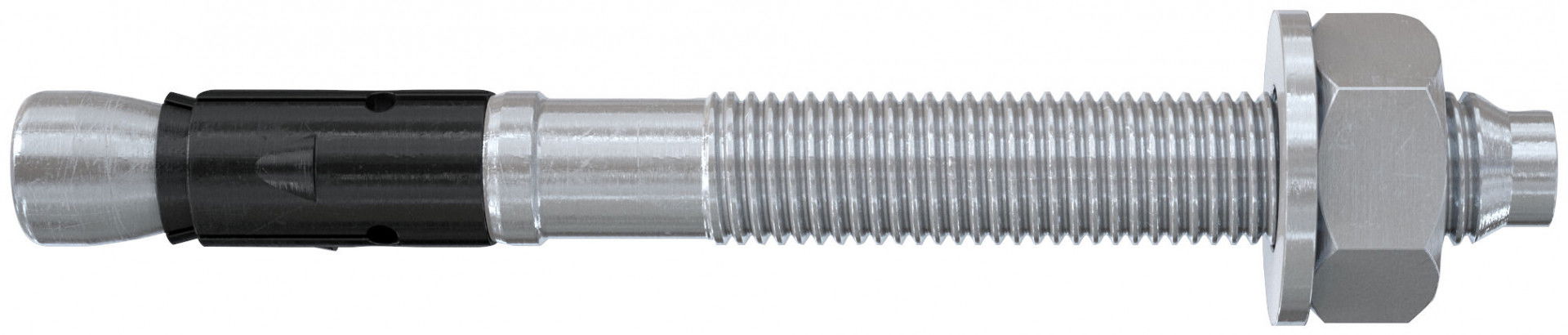

Fischer FAZ II Plus 20/30 ZP horgonycsap, 5 db/csomag

Furatátmérő: 20 mm;

A termék az alábbi kategóriákban található:

FAZ II Plus horgonycsapok elektro-cink bevonattal

Leírás

  • ETA engedély: igen
  • Szeizmikus engedély: C1 / C2
  • Furatátmérő: 20 mm
  • Min. furatmélység átmenőszerelésnél: 155 mm
  • Dübelhossz: 172 mm
  • Max. hasznos hossz (hef, stand / hef, red): 30 / - mm
  • Menet: M20 x 54 mm
  • Kulcsnyílás: 30 mm
Legfontosabb jellemzők
- Gyors és egyszerűbb furattisztítás nélküli szerelés (M8-M24).
- A szakítószilárdság növekedésének és az az új engedélynek (ETA) köszönhetően - kevesebb rögzítési pont és kisebb talplemezek szükségesek, ezáltal pedig időt és költséget takaríthatunk meg.
- Az új ETA megerősíti az M16-M24 átmérőjű FAZ II Plus alkalmazását dinamikus terhelésekhez.
- Legnagyobb szizmikus terhelések M10-M24 átmérőkhöz az FFD feltöltőalátéttel és anélkül.
- A variálható méretek lehetővé teszik a rögzítési mélység függvényében a terhelés beállítását.

A legmagasabb követelményeknek megfelelve: nagy terhelhetőségű és könnyen szerelhető.

Előnyök
- Gyors és egyszerűbb furattisztítás nélküli szerelés (M8-M16).
- A különböző építőanyagokhoz (C12/15-C80/90 beton, acélszálas beton, tömör mészhomoktégla) számos tanúsítvány növeli az alkalmazások és felhasználási területek számát.
- Az új értékelés (ETA) alapján nagy szakítószilárdsággal rendelkezik. Így kevesebb horgony szükséges.
- Az új ETA megerősíti az M16-M24 átmérőjű FAZ II Plus alkalmazását dinamikus terhelésekhez.
- Az FAZ II Plus gyors szerelési folyamata hatékony rögzítési megoldást nyújt alacsony terhelési ciklusú dinamikus alkalmazásokhoz (M16-24), azonnal terhelhető rögzítési ponttal.
- Az ETA-értékelés más vizsgálati jelentésekkel (RWS, ZTV, ETK) együtt nagy terhelhetőséget garantál tűz esetén.
- Egy külső, független értékelés megerősíti, hogy a horgonyok élettartama akár 120 év is lehet. Így a FAZ II Plus egy egész évszázadot is túlél, és tökéletesen alkalmazható nagy, hosszú távú igénybevételek esetén (M10-M16).
- A FAZ II Plus lehetővé teszi a C1 és C2 teljesítménykategóriájú nagy szeizmikus terhelések felvételét az M10-M24 átmérők esetében a beépítéskor a töltőtárcsa FFD használatával és anélkül.
- A variálható méretek lehetővé teszik a rögzítési mélység függvényében a terhelés beállítását.
- Az első 6 mm-es átmérővel és ETA 1. opcióval rendelkező horgonycsap, a biztonságos és engedélyt igénylő rögzítésekhez.

A Fischer FAZ II Plus horgonycsap a legmagasabb követelményeknek megfelel a nagy szakítószilárdságának és széles alkalmazhatóságának köszönhetően. Nagy terhelésekhez alkalmazható acéldübel repedéses betonba. Az FAZ II Plus horgonycsapnál nem szükséges a furattisztítás (M8-M24) ezáltal könnyebben és gyorsabban szerelhető. A jól bevált feszítőhüvely biztonságosan adja át a terheléseket a betonba, és dinamikus alkalmazásoknál is azonnali terhelhetőséget és nagy teherbírást tesz lehetővé.Az acéldübel ideálisan alkalmazható pl. korlátokhoz, kábeltálcákhoz, konzolokhoz.

Alkalmazások:
acélszerkezetek, védőkorlátok, konzolok, alagutak, felvonók, emelők, futószalag, szivattyúk, létrák, kábeltálcák, gépek, lépcsők, homlokzatok, faszerkezetek

Építőanyagok:
Engedélyezett: Repedéses és repedésmentes beton C20/25 - C50/60
Továbbá alkalmazható: Beton C12/15, Beton C80/95, Acélszálas beton, Tömör mészhomoktégla

Engedély: ETA-19/0520, ETA-20/0897, DoP No. 0313, DoP No.0314

Működése
  • Az FAZ II Plus elő- és átmenőszereléssel is alkalmazható, illetve a hosszú menetének köszönhetően távtartószereléshez is ideális.
  • A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül.
  • Az előírt meghúzási nyomaték elérésével a horgony az engedélynek megfelelően kerül beépítésre
  • Szériaszerelés esetén a munkafolyamat meggyorsítására javasoljuk az FABS vagy FA-ST II szerelőszerszám alkalmazását.
  • Szeizmikus igények esetén FFD feltöltőalátétet kell alkalmazni.
  • Dinamikus terheléseknél egy további "dinamikus készlet" használata szükséges, amelyet a beépítés után fel kell tölteni injektáló ragasztóval (nyomószilárdság ≥ 50 N/mm² pl.: FIS V, FIS EM Plus, FIS HB vagy FIS SB).
A képek csak illusztrációk!
